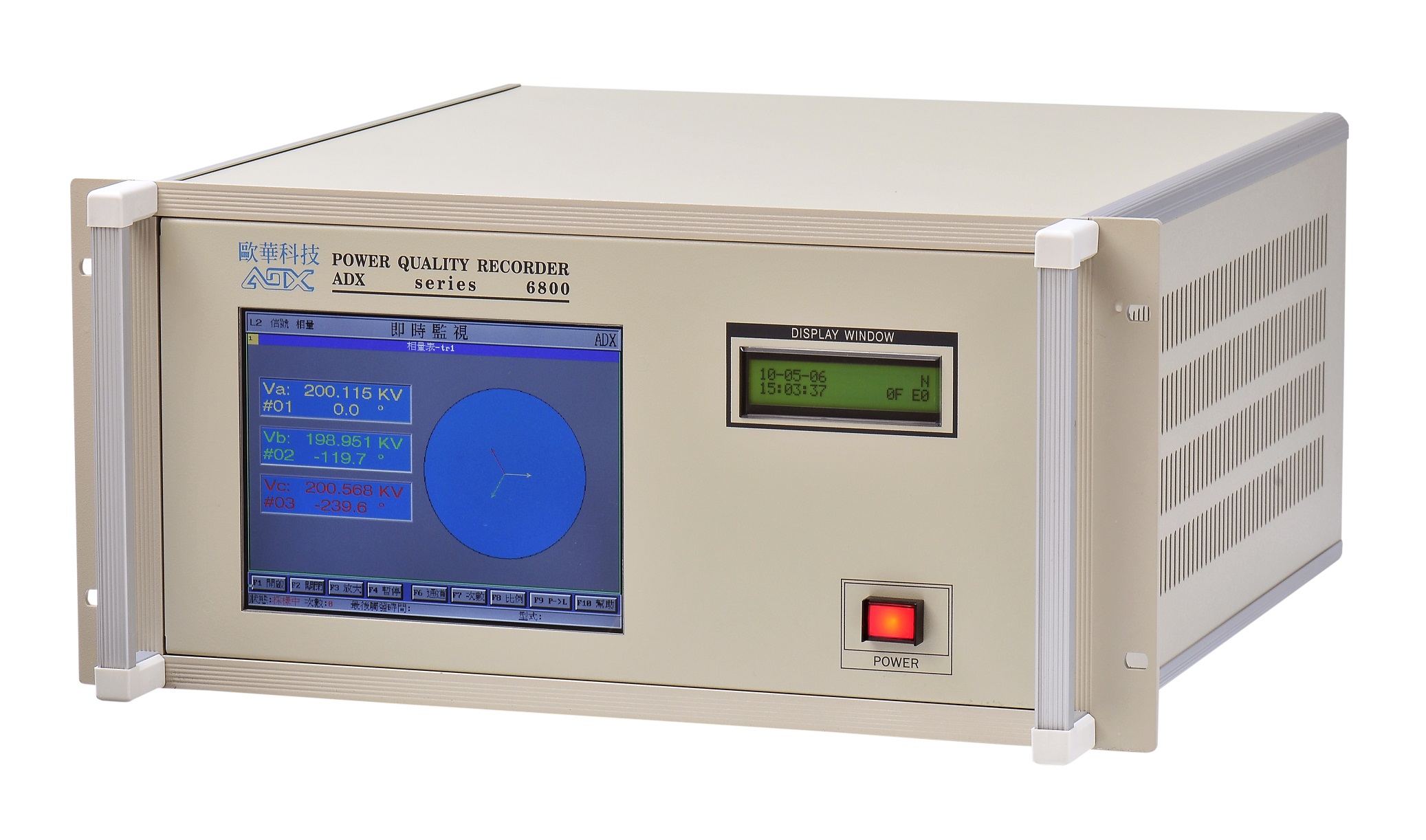

電力品質分析儀 ADX6800
採用多種先進科技的電力量測設備。單機既可用於電力品質的長期穩態記錄,亦可執行故障測距快速動態錄波;若多機作業,經通信聯網則構成一套嚴密的電網監測系統。
• 即時提供詳盡的廣域電力訊息。
• GPS標準時間及同步取樣。
• 全天候提供每秒60組穩態相量數據。
• 快速記錄電力事故前後的電壓電流原始波形。
• 透過瀏覽器可進行即時監視及數據分析。
• 手機簡訊、Line推播及電子郵件即時通知。
- 產品介紹
- 型錄下載
動態紀錄系統能力
模擬量: |
8 |
開關量: |
16 |
A/D 解析 度: |
16 bit 精確度 |
模擬採樣: |
± 10V 差動輸入, 低通濾波 25 KHz |
取樣率: |
最大取樣率 20 KHz per channel |
GPS: |
GPS 衛星每秒校時, 誤差 ± 0.5 μs |
標準時間 輸出: |
時間碼, 1 PPS |
開關量量 測特性: |
光耦隔離, 乾式接點, 接觸時間 ≧ 500 μs |
記錄暫存 容量: |
雙層暫存區, 自動切換 8 MB/Buffer |
永久存量: |
10 GB 以上 (可指定選購) |
記錄起動 方式: |
模擬 / 開關信號, 時間, 手動, 中央遙控, 多站連鎖, 連續起動 |
模擬開關 信號起動 式: |
電壓電流越限 / 突變量, 正序 / 負序 / 零序越限, 系統頻率越限 / 突變量, 低頻振盪, 逆功率及進相運行, 信號開關量轉態 |
動態儀表 即時顯示: |
電力 (系統頻率 / 三相電壓電流幅值 / 相角 / 三相實功 / 虛功 / 視在功率 / 相序功率 / 功因 / 不平衡因數 / 單相功角 / 單相電壓電流原始波形 / 三相電壓電流原始波形) |
相量數據: |
每秒60組三相相量數據 |
物理特性
電器特性: |
共模拒斥比 80 db, S/N 比 70 db, 輸入阻抗 ≧ 500 MΩ |
介面: |
VGA 介面×1, 串列介面×2, 列印介面×1, USB介面×2, 網路介面 RJ45×1, 8.4”LCD 螢幕 |
外觀: |
尺寸 530mm(L) X 485mm(W) X 270mm(H) 滿足 19" 上架標準, 重量19 kg |
工作環境: |
工作溫度 0~45 ℃ / 儲存溫度 -20~70 ℃, 溼度 10 %~90 % Noncondensing, 電源 100V-240VAC (50 / 60Hz) |
