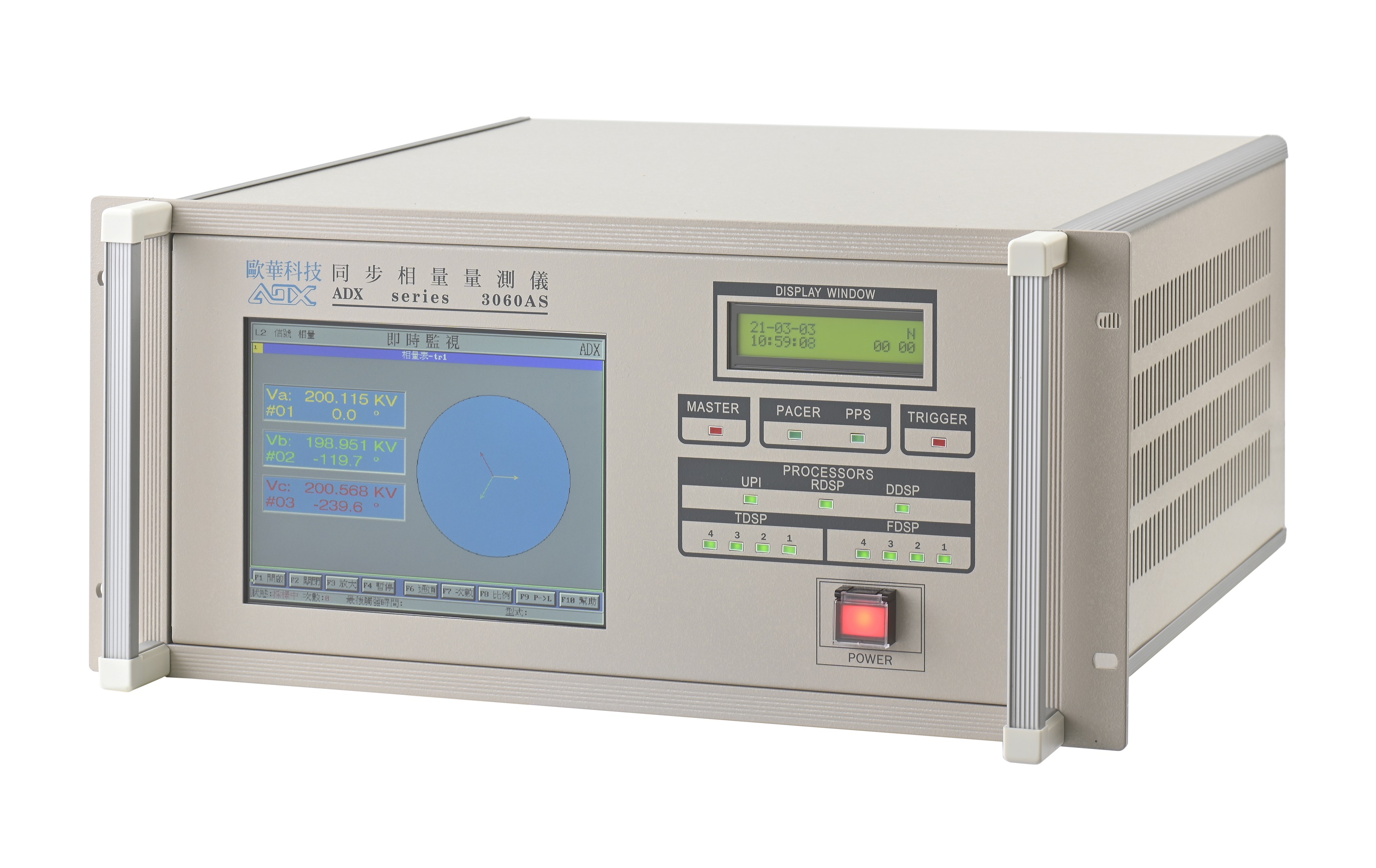

同步相量量測儀 ADX3060AS


採用多種先進科技的電力量測設備。單機既可用於電力品質的長期穩態記錄,亦可執行故障測距快速動態錄波;若多機作業,經通信聯網則構成一套嚴密的電網監測系統。

• 即時提供詳盡的廣域電力訊息。
• GPS標準時間及同步取樣。
• 全天候提供每秒60組穩態相量數據。
• 快速記錄電力事故前後的電壓電流原始波形。
• 透過瀏覽器可進行即時監視及數據分析。
• 手機簡訊、Line推播及電子郵件即時通知。

  • 產品介紹
  • 型錄下載

動態紀錄系統能力


模擬量:

8 X 4

開關量:

16 X 4

A/D 解析
度:


16 bit 精確度


模擬採樣:

± 10V 差動輸入, 低通濾波 25 KHz

取樣率:

最大取樣率 20 KHz per channel

GPS:

GPS 衛星每秒校時, 誤差 ± 0.5 μs

標準時間
輸出:


時間碼, 1 PPS


開關量量
測特性:


光耦隔離, 乾式接點, 接觸時間 ≧ 500 μs


記錄暫存
容量:


雙層暫存區, 自動切換 8 MB/Buffer


永久存量:

10 GB 以上 (可指定選購)

記錄起動
方式:


模擬 / 開關信號, 時間, 手動, 中央遙控, 多站連鎖, 連續起動


模擬開關
信號起動
式:

電壓電流越限 / 突變量, 正序 / 負序 / 零序越限, 系統頻率越限 / 突變量, 低頻振盪, 逆功率及進相運行, 信號開關量轉態


動態儀表
即時顯示:
電力 (系統頻率 / 三相電壓電流幅值 / 相角 / 三相實功 / 虛功 / 視在功率 / 相序功率 / 功因 / 不平衡因數 / 單相功角 / 單相電壓電流原始波形 / 三相電壓電流原始波形)

相量數據:

每秒60組三相相量數據


物理特性


電器特性:

共模拒斥比 80 db, S/N 比 70 db, 輸入阻抗 ≧ 500 MΩ

介面:

VGA 介面×1, 串列介面×2, 列印介面×1, USB介面×2, 網路介面 RJ45×1, 8.4”LCD 螢幕

外觀:

尺寸 530mm(L) X 485mm(W) X 270mm(H) 滿足 19" 上架標準, 重量19 kg

工作環境:

工作溫度 0~45 ℃ / 儲存溫度 -20~70 ℃, 溼度 10 %~90 %  Noncondensing, 電源 100V-240VAC (50 / 60Hz)
